Orejas de izaje y cáncamos: cómo se eligen y se verifican antes de levantar

26 de octubre de 2026  ·  Indumor

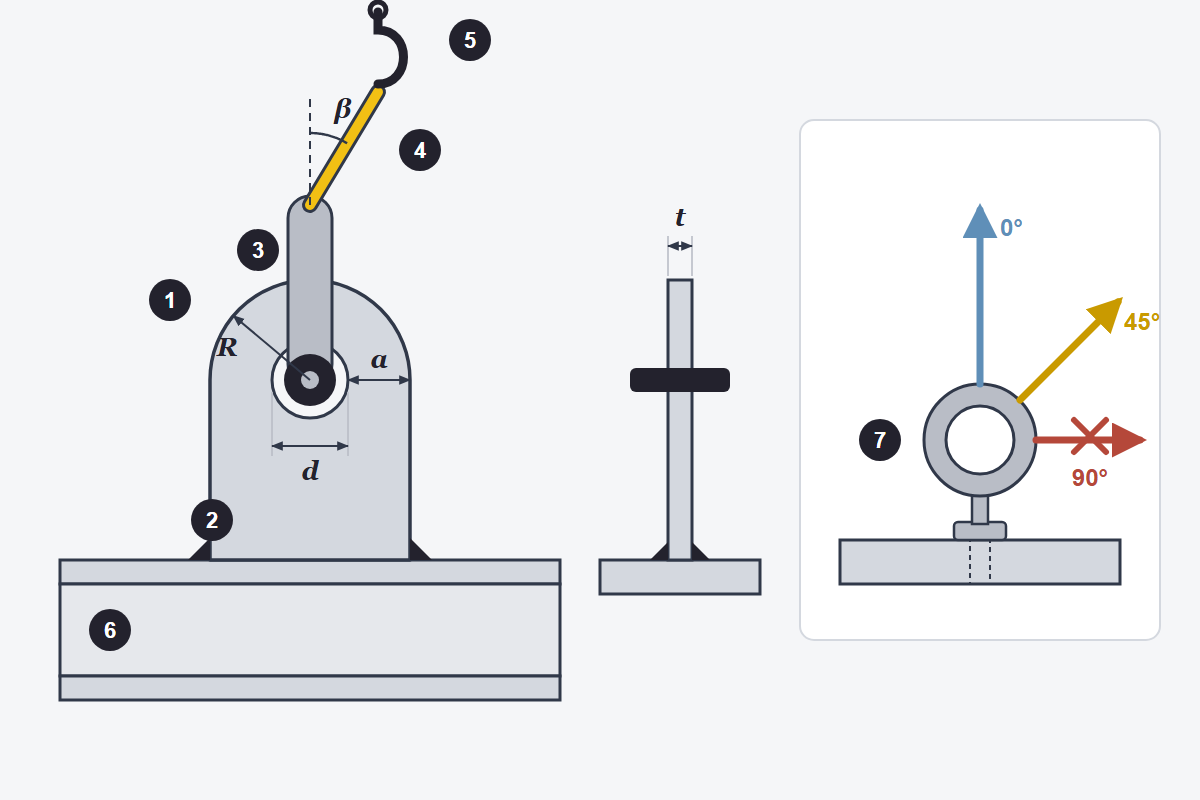

1 Oreja · 2 Soldadura · 3 Grillete · 4 Eslinga · 5 Gancho · 6 Pieza que se levanta · 7 Cáncamo. d diámetro del agujero, R radio exterior, a distancia al borde, t espesor, β ángulo de la eslinga con la vertical.

Oreja de izaje (también orejeta): chapa con un agujero, soldada a la pieza que se va a levantar, donde se engancha el grillete. Cáncamo: tornillo con un ojo en la cabeza, que se rosca en un agujero y hace el mismo trabajo en piezas chicas o mecanizadas.

Hasta ahí, el diccionario. En la práctica, la diferencia que importa es otra: una oreja se diseña para un tiro y un ángulo determinados, y un cáncamo trae una tabla de carga que cambia según hacia dónde tire la eslinga. Usar cualquiera de los dos a ojo es la manera más segura de levantar una pieza dos veces, la segunda desde el piso.

Cómo falla una oreja

Casi nunca por donde uno mira. Una oreja puede cortarse por la sección neta al costado del agujero, rajarse por delante del agujero, desgarrarse cuando el perno «ara» la chapa hacia el borde, aplastarse donde apoya el perno o pandearse de costado si es delgada. Y abajo, en la base, puede fallar la soldadura, doblarse la chapa a la que está pegada o abrirse en láminas un material grueso tirado en su espesor. La norma estadounidense ASME BTH-1, la de los dispositivos de izaje, verifica cada una de esas formas por separado y pide un factor de diseño de 2 para cargas previsibles y uso esporádico, y de 3 para el resto, que es lo más común.

El ángulo de la eslinga hace el resto. Con dos ramales, cada uno carga el peso dividido dos y dividido por el coseno del ángulo con la vertical. A 30° la fuerza sube un 15 %; a 45°, un 41 %; a 60°, se duplica. Un tanque de 5 toneladas colgado de dos orejas con eslingas a 45° pone 3,5 toneladas en cada oreja y, además, la empuja 2,5 toneladas hacia adentro.

¿Y el cáncamo? Uno de rosca M20 según DIN 580 levanta 1.200 kg con el tiro derecho y 860 kg inclinado hasta 45°, siempre con el collar bien asentado; tirado de costado, a través del plano del ojo, no está permitido. Otros fabricantes dan tablas más severas: uno de los grandes baja al 30 % de la carga a 45°. La tabla que vale es la del cáncamo que está en la mano. Para tiros inclinados de verdad existe el cáncamo giratorio, una anilla que rota sobre su eje y se alinea sola con la eslinga, y que según las tablas de sus fabricantes mantiene la carga completa hasta 90°.

La lista antes de cada izaje

• Peso y centro de gravedad conocidos de verdad, no recordados.
• Ángulo de cada ramal medido desde la vertical: nunca más de 60°, que es 120° entre ramales.
• La oreja en el plano de la eslinga. En un ensayo publicado, un desvío de 20° fuera de ese plano le sacó a la soldadura casi la mitad de su capacidad.
• Agujero a medida del perno del grillete. Con un perno de apenas el 60 % del agujero, la oreja pierde alrededor de un 22 % de resistencia; cuando el agujero no pasa del 110 % del perno, la pérdida casi desaparece.
• Bordes y espesor, como regla práctica: material a cada lado del agujero de al menos medio diámetro, por delante de dos tercios, y un espesor de un cuarto del agujero y nunca menos de 12,7 mm.
• Grillete centrado, con separadores si la oreja es angosta, y libre para alinearse con la eslinga. Tirado de costado también pierde: con 45° fuera de su eje, las tablas de fabricante lo bajan al 70 %.
• Soldadura de la oreja calculada y controlada con partículas magnéticas o tintas; si la chapa base es gruesa y trabaja en su espesor, chapa con garantía de propiedades en el espesor (calidad Z) o ultrasonido previo.
• Cáncamos con collar para cualquier tiro inclinado, rosca entera y asentada, y nunca carga de costado.
• Eslinga de cuatro ramales calculada como si trabajaran dos o tres: cuatro ramales casi nunca reparten parejo.
• Carga de trabajo marcada en cada accesorio y revisión antes de cada turno.

En Estados Unidos, la OSHA exige que los accesorios de izaje hechos a medida lleven marcada su carga de trabajo y se prueben al 125 % antes de usarse. La prueba de carga sirve, pero no reemplaza el ensayo de las soldaduras: un organismo nuclear estadounidense encontró indicaciones en soldaduras de un dispositivo que había pasado su prueba. En ese ambiente, la norma ANSI N14.6 para dispositivos de izaje especiales exige diseñar con un factor de 3 contra la fluencia y de 5 contra la rotura. ¿Hace falta tanto para una oreja de taller? Para la que va a sostener un tanque sobre la cabeza de alguien, sí.

Para hacer la cuenta, la calculadora de orejas de izaje de la Suite verifica la oreja, la soldadura y el ángulo de la eslinga. Y si tenés que levantar un tanque, un skid o una estructura, en Indumor calculamos y fabricamos las orejas con el peso y el centro de gravedad de tu pieza.
