Conviene empezar por el final, porque es lo que más sorprende: el sistema de aspiración no lo inventaron los higienistas ni los ambientalistas. Lo armaron, a lo largo de un siglo, fabricantes de pigmento que no querían perder producto, molineros que tenían miedo de volar por el aire y un ingeniero preocupado por el polvo de sílice. Primero se atrapó el polvo porque valía plata; después, porque explotaba; y recién mucho más tarde, porque enfermaba y porque la ley lo exigía.
La manga, el ciclón y el pulso de aire comprimido llegaron en ese orden. Así fue.
La primera manga filtrante patentada es estadounidense. El 24 de febrero de 1852, Samuel T. Jones, de Nueva York, patentó un sistema en el que un ventilador soplaba el humo de óxido de zinc de los hornos dentro de una bolsa de algodón de unos 2,4 metros de diámetro y 21 de largo. El humo era el producto: el óxido de zinc era pigmento blanco, y lo que quedaba en la tela se vendía. Para limpiar la manga se la golpeaba, se la sacudía o se la daba vuelta. Las fuentes dudan entre 1850 y 1852 para las primeras pruebas, en las obras de zinc de Newark, Nueva Jersey; en la década de 1870, esas plantas ya tenían salas enteras de mangas de muselina de nueve metros que se sacudían cada cuatro horas.
Las fundiciones de plomo siguieron el mismo camino: el humo llevaba metal. En Denver, la casa de mangas de Malvern W. Iles, patentada en 1892, tenía entre 3.000 y 4.500 mangas de más de nueve metros, y un manual de 1906 ya la llamaba un «accesorio estándar» del oficio.
En los molinos, el polvo no valía nada, pero mataba. El 2 de mayo de 1878, el polvo de harina del molino Washburn «A», en Minneapolis, explotó y mató a 18 personas; el molino se reconstruyó con ventilación y colectores de polvo.

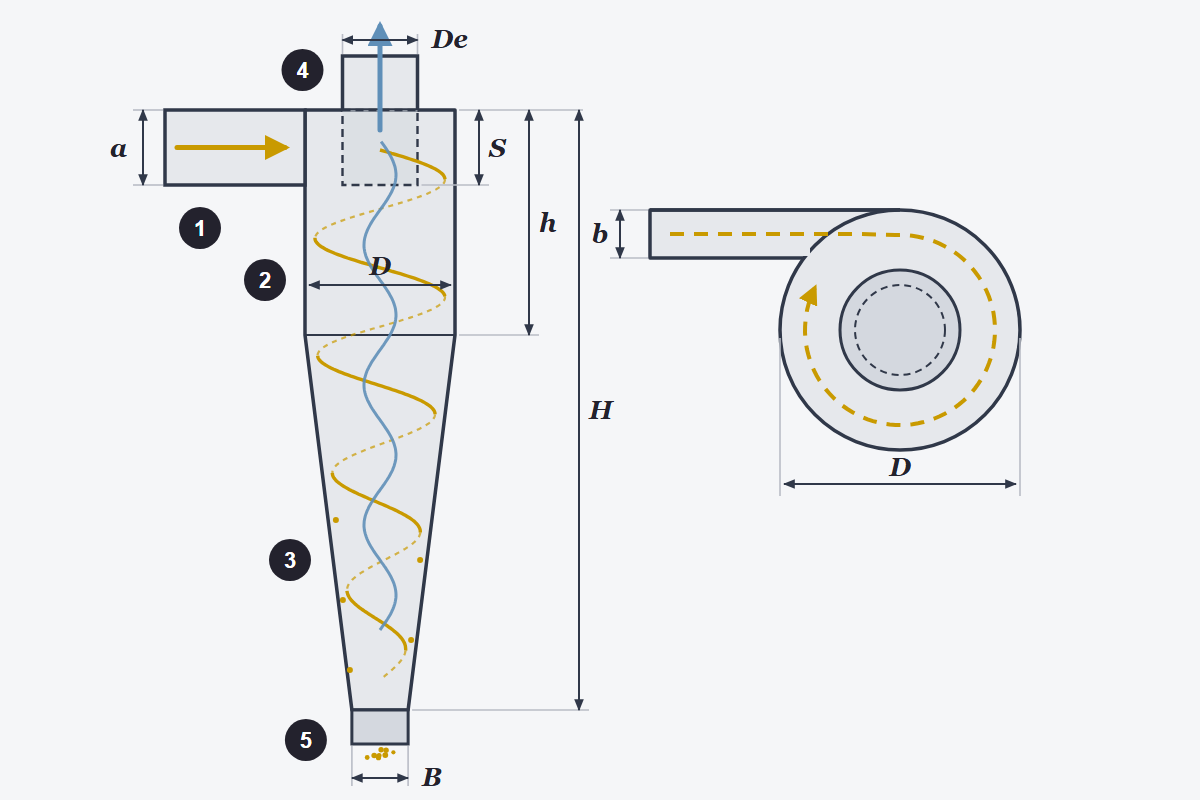

Ahí aparece el ciclón, y aparece en un mismo pueblo: Jackson, Michigan, donde la Knickerbocker Company fabricaba máquinas para molinos. En 1885, John M. Finch patentó un colector para el aire de las purificadoras de sémola que lo hacía girar en una caja más o menos cilíndrica, montada de costado, con entrada tangencial. Era un antecesor, todavía no el ciclón que conocemos. Ese lo presentó Orville M. Morse, de la misma ciudad y para la misma empresa, el 31 de marzo de 1886: una cámara cónica «como un embudo», con la entrada tangencial en la parte ancha, el polvo saliendo por la punta y, en el centro, una salida con un «protector tubular» que se metía en la cámara. Es el tubo que hoy se llama buscador de vórtice. La patente estadounidense, demorada por un conflicto en la oficina de patentes, salió recién en 1889.
Los colectores de Morse funcionaron tan bien que los copiaron, y la Knickerbocker salió a defender sus patentes. En 1894, en Chicago, el juez Grosscup le dio la razón: Morse había sido el primero en dar con la combinación justa de cono, protector, aberturas y entrada tangencial. Y admitió, con una honestidad poco común en un fallo, que las leyes físicas con las que funcionaba el aparato todavía no tenían una explicación satisfactoria. En 1898, en Ohio, otro de esos juicios llegó a un juez que después sería presidente de los Estados Unidos, William Howard Taft, que escribió que los colectores de Morse habían desplazado a casi todos los demás en las carpinterías y en los molinos harineros.
En Alemania, Wilhelm Friedrich Ludwig Beth, de Stockelsdorf, junto a Lübeck, patentó un filtro de tela que se limpiaba solo: un mecanismo sacudía la manga y el aire pasaba al revés por la tela, soltando el polvo. Un manual de 1970 fecha la patente en 1881; su número, en cambio, corresponde a 1886.
Faltaba el que empuja el aire, y ese venía de las minas: Georgius Agricola ya había dibujado en 1556, en De re metallica, ventiladores de tambor movidos a manivela, por el viento o por una rueda hidráulica, y a mediados del siglo XIX el belga Théophile Guibal les puso carcasa y chimenea.
El ciclón andaba. Nadie sabía bien por qué.
Durante medio siglo, los ciclones se fabricaron copiando los que andaban. La teoría llegó después. En 1932, los alemanes Rosin, Rammler e Intelmann estudiaron sus fundamentos y sus límites; en 1939, Shepherd y Lapple midieron en Estados Unidos el flujo y la pérdida de carga dentro del ciclón; hacia 1950, Lapple propuso el diámetro de corte, la partícula que el ciclón atrapa en un 50 %. Y en 1951, el inglés Stairmand publicó los diseños que fijan cada medida como una fracción del diámetro: el de alta eficiencia y el de alto caudal.
Veinte años de laboratorio para explicar un embudo.
Con las mangas pasó algo curioso. En 1908, Frederick Cottrell patentó el electrofiltro y, según el manual de filtros de tela de 1970, el desarrollo de las mangas quedó prácticamente parado desde 1910 hasta comienzos de la década de 1950. Se seguían limpiando a sacudones, y el aire atravesaba la tela muy despacio: unos 6 centímetros por minuto en las mangas sacudidas a mano y casi un metro por minuto en las automáticas.
El que rompió la quietud fue Henry J. Hersey Jr., que hacia 1939 trabajaba con el polvo de sílice de las plantas de trituración de mineral de Idaho. Su idea, probada en 1941 en un elevador de granos: un anillo hueco que recorría la manga por fuera soplando aire a contracorriente, para limpiarla sin dejar de filtrar. La patente salió en 1950, con varios cientos de equipos ya funcionando.
El último paso lo dio Thomas V. Reinauer, de una fábrica de molinos pulverizadores de Summit, Nueva Jersey. En 1957 presentó un filtro que se limpiaba con un pulso breve de aire comprimido, sin ninguna parte móvil dentro del colector. Con el contrachorro y el pulso, el aire pasó a atravesar la tela a 3 a 6 metros por minuto, entre cincuenta y cien veces más rápido que en las mangas sacudidas a mano, y la tela necesaria para el mismo caudal se achicó en la misma proporción.
Hasta acá, el polvo se atrapaba por plata o por miedo. La ley llegó después. En Estados Unidos, la ley de seguridad laboral se firmó el 29 de diciembre de 1970 y, dos días después, las enmiendas a la ley de aire limpio que crearon las normas de emisión para plantas nuevas. Las primeras, de 1971, incluyeron a las cementeras; la de los hornos eléctricos de acería llegó en 1975, y hoy esos humos van en general a filtros de mangas.
En la Argentina, la Ley 19.587 de Higiene y Seguridad en el Trabajo es del 21 de abril de 1972, y su Decreto 351/79 fijó las concentraciones máximas permisibles en el aire de trabajo, que la Resolución 295/2003 actualizó: para el polvo sin otra clasificación, 10 mg/m³ de fracción inhalable y 3 mg/m³ de fracción respirable.
Todo eso sigue en cualquier sistema que se fabrica hoy. El tubo que se mete en el cuerpo del ciclón es el «protector tubular» de Morse. Las proporciones con las que se dibuja un ciclón son las de Stairmand. El pulso de aire comprimido que limpia las mangas de casi cualquier filtro nuevo es la idea de 1957. Cuando en Indumor calculamos un sistema de aspiración industrial, trabajamos sobre ese siglo de pruebas y errores.
Si tu planta para en el verano, ese es el momento de montar o reformar un sistema de aspiración: con la producción detenida, los ductos y el filtro se instalan sin apuro. Para llegar a la parada de enero, el relevamiento conviene hacerlo ahora.
Fuentes: patentes US 8,756 (Jones, 1852), US 325,521 (Finch, 1885), US 403,362 (Morse, 1889), DE 38,396 (Beth), US 475,774 (Iles, 1892), US 895,729 (Cottrell, 1908) y US 2,495,635 (Hersey, 1950); fallos Knickerbocker Co. v. Rogers (1894) y Allington & Curtis Mfg. Co. v. Globe Co. (1898); Billings y Wilder, Handbook of Fabric Filter Technology (1970); Ingalls, Lead Smelting and Refining (1906); Agricola, De re metallica (1556); Shepherd y Lapple (1939); Stairmand (1951); Minnesota Historical Society; US EPA; Ley 19.587, Decreto 351/79 y Resolución MTEySS 295/2003.
